اورلب میلگرد ، راهی مؤثر برای افزایش استحکام سازه
آیا تا به حال هنگام طراحی یا اجرای یک سازه با این پرسش مواجه شدهاید که وقتی طول میلگردهای موجود در بازار پاسخگوی نیاز پروژه نیست، بهترین روش برای جبران این کمبود چیست؟
یکی از رایجترین و اقتصادیترین راهکارها در این شرایط، استفاده از اورلب میلگرد است. اورلب به معنای همپوشانی و اتصال میلگرد ها برای ایجاد یک عضو پیوسته با طول بیشتر است؛ روشی که سالهاست در آرماتوربندی فونداسیونها، تیرها و ستونها بهکار میرود و همچنان جایگاه مهمی در صنعت ساختوساز دارد.
با وجود پیشرفت تکنولوژی و معرفی روشهای مدرنتر برای اتصال میلگرد، اورلب به دلیل سادگی اجرا، صرفهجویی در هزینه و انتقال مؤثر بار همچنان یکی از پرکاربردترین انتخابها در پروژههای عمرانی است. البته، آنچه اهمیت دارد، رعایت دقیق استانداردها و توجه به محل قرارگیری اورلب در اجزای مختلف سازه است؛ چرا که این موضوع میتواند در عملکرد نهایی سازه بهویژه در برابر نیروهای کششی و فشاری نقشی تعیینکننده داشته باشد. ما در این مقاله به بررسی این راهکار کلیدی میپردازیم.
انواع اتصال اورلب میلگرد
به طور کلی دو روش برای اورلب یا وصله پوششی میلگردها وجود دارد که به صورت زیر است:
وصله میلگردها
اتصال میلگرد با سیم این روش یکی از سادهترین و پرکاربردترین روشهای وصله میلگردها است که با استفاده از سیمها، میلگردها به یکدیگر متصل میشوند. با توجه به پیشرفتهای اخیر در مواد مصرفی، سیمهای جدیدتر با خاصیت انعطافپذیری بهتر و مقاومت بالاتر تولید شدهاند که باعث ارتقای کیفیت اتصال میشود.
جوشکاری
اتصال با جوشکاری در شرایط خاصی که استفاده از سیمها به دلیل محدودیتهای فنی یا بارهای بیشتر غیرممکن است، جوشکاری گزینه مناسبی است. جوشکاری میلگردها نیز بهروزتر شده و در حال حاضر از جوشکاری اتوماتیک با دستگاههای دیجیتال استفاده میشود که دقت و سرعت کار را افزایش داده است.
جوشکاری با گاز فورجینگ: در این روش، میلگردها بهوسیله جوشکاری با گاز فورجینگ به هم متصل میشوند. این روش بیشتر در پروژههای بزرگ و پیچیده کاربرد دارد. با پیشرفت تکنولوژیهای جوشکاری، استفاده از این روش در سازههای پیچیده بیشتر و مؤثرتر شده است.
اتصال مکانیکی: این روش برای میلگردهایی با قطر بیش از 20 میلیمتر استفاده میشود و در آن از تجهیزات مخصوص برای رزوهکردن میلگردها و اتصال آنها با کوپلر استفاده میشود. این روش به دلیل سرعت بالای اجرا و مقاومت بالا در برابر بارهای سنگین، اخیراً بسیار مورد توجه قرار گرفته است.
در میان انواع روشهای اورلب که معرفی کردیم، اتصال مکانیکی بهترین و مطمئنترین روش است.
انواع میلگرد در سایز های مختلف و کارخانه های مختلف ، با بهترین قیمت و کیفیت بازار

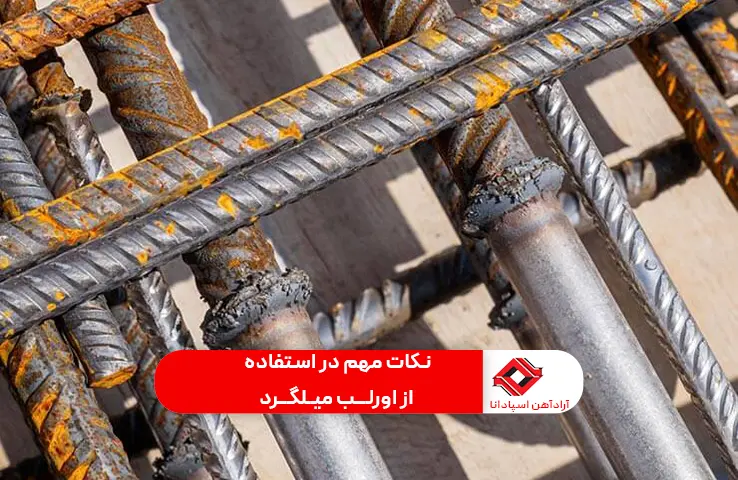

نکات مهم در استفاده از اورلب میلگرد
در هنگام استفاده از اورلب میلگرد، باید چندین نکته مهم را در نظر گرفت:
1. انتخاب محل مناسب برای اورلب
محل قرارگیری وصله همپوشانی میلگردها باید به گونهای انتخاب شود که کمترین تأثیر منفی را بر عملکرد سازه داشته باشد. نکات زیر در این زمینه حائز اهمیت هستند:
- اجتناب از مناطق پرتنش: وصلههای همپوشانی نباید در نقاطی از سازه که تحت تنشهای کششی یا برشی بالا هستند (مانند وسط دهانه تیرها یا نزدیکی تکیهگاهها) قرار گیرند.
- توزیع یکنواخت وصلهها: برای جلوگیری از تمرکز تنش، وصلهها باید به صورت پراکنده و در فواصل مناسب اجرا شوند.
- رعایت فاصله از نقاط بحرانی: در ستونها، وصلهها باید در نواحی میانی ارتفاع ستون (دور از اتصالات با تیرها) قرار گیرند.
2. محاسبه دقیق طول اورلب
طول همپوشانی میلگردها یکی از مهمترین عوامل در تضمین انتقال صحیح نیروها بین میلگردها است. این طول باید بر اساس استانداردهای معتبر محاسبه شود:
آییننامههای استاندارد: آییننامههایی مانند مبحث نهم مقررات ملی ساختمان ایران، ACI 318، یا Eurocode 2 دستورالعملهای دقیقی برای محاسبه طول اورلب ارائه میدهند.
این طول به عوامل زیر بستگی دارد:
- مقاومت مشخصه فولاد (fy): مقاومت تسلیم میلگرد تأثیر مستقیمی بر طول اورلب دارد.
- مقاومت فشاری بتن (fc): بتن با مقاومت بالاتر معمولاً به طول اورلب کمتری نیاز دارد.
- قطر میلگرد: میلگردهای با قطر بیشتر به طول اورلب بیشتری نیاز دارند.
- شرایط محیطی: در محیطهای خورنده (مانند مناطق ساحلی)، طول اورلب باید افزایش یابد تا از لغزش میلگرد جلوگیری شود.
- نوع بارگذاری: بارهای دینامیکی (مانند زلزله) نیازمند طول اورلب بیشتری نسبت به بارهای استاتیکی هستند.
- فرمولهای کارگاهی: در پروژههای سادهتر، طول اورلب معمولاً بین 40 تا 80 برابر قطر میلگرد در نظر گرفته میشود. به عنوان مثال، برای میلگرد با قطر 20 میلیمتر، طول اورلب ممکن است بین 800 تا 1600 میلیمتر باشد. با این حال، این روش باید با محاسبات دقیق جایگزین شود.
- نرمافزارهای مهندسی: ابزارهایی مانند ETABS، SAP2000، یا SAFE میتوانند با در نظر گرفتن تمام پارامترهای طراحی، طول اورلب را به صورت دقیق محاسبه کنند.
3. انتخاب میلگرد مناسب
انتخاب نوع و کیفیت میلگرد تأثیر مستقیمی بر عملکرد وصله همپوشانی دارد:
- نوع فولاد: میلگردهای آجدار (مانند A3 یا A4 در استاندارد ایران) به دلیل سطح آجدار، چسبندگی بهتری با بتن دارند و برای اورلب مناسبتر هستند.
- کیفیت سطح میلگرد: میلگردها باید عاری از زنگزدگی، چربی، یا هرگونه آلودگی باشند، زیرا این عوامل میتوانند چسبندگی میلگرد به بتن را کاهش دهند.
- انطباق با استانداردها: میلگردها باید مطابق با استانداردهای ملی (مانند ISIRI 3132) یا بینالمللی (مانند ASTM) تولید شده باشند.
4. رعایت استانداردهای اجرایی
اجرای صحیح وصله همپوشانی نیازمند رعایت نکات زیر است:
- تراز بودن میلگردها: دو میلگرد متصلشده باید کاملاً در یک راستا قرار گیرند تا از ایجاد تنشهای اضافی جلوگیری شود.
- فاصله عرضی بین وصلهها: فاصله عرضی بین وصلههای مجاور باید حداقل برابر با قطر میلگرد یا 25 میلیمتر (هرکدام که بزرگتر است) باشد.
- استفاده از آرماتوربندی مناسب: برای جلوگیری از جابهجایی میلگردها در حین بتنریزی، باید از خاموتها یا تنگها برای ثابت نگه داشتن میلگردها استفاده شود.
- پوشش بتنی کافی: پوشش بتنی اطراف وصلهها باید مطابق با آییننامه باشد تا از خوردگی میلگردها جلوگیری شود.
5. استانداردهای ملی و بینالمللی
- مبحث نهم مقررات ملی ساختمان ایران: این آییننامه به طور جامع به طراحی و اجرای وصلههای میلگرد پرداخته و نکات مربوط به طول اورلب، نحوه اجرا، و کنترل کیفیت را مشخص میکند.
- ACI 318: استاندارد آمریکایی که جزئیات دقیقی در مورد وصلههای همپوشانی، بهویژه در شرایط بارگذاری دینامیکی، ارائه میدهد.
- Eurocode 2: استاندارد اروپایی که بر طراحی ایمن و اقتصادی وصلهها تأکید دارد.
- بهروزرسانیهای مداوم: استانداردهای ذکرشده به طور دورهای با توجه به تحقیقات جدید و پیشرفتهای فناوری بهروزرسانی میشوند.
6. نکات اجرایی در کارگاه
- کنترل کیفیت: پیش از اجرای وصله، باید کیفیت میلگردها و بتن از نظر مقاومت و مشخصات فنی بررسی شود.
- نظارت مهندسی: حضور مهندس ناظر در زمان اجرای وصلهها برای اطمینان از رعایت استانداردها ضروری است.
- آزمایشهای غیرمخرب: در پروژههای حساس، میتوان از آزمایشهای غیرمخرب (مانند اولتراسونیک) برای بررسی کیفیت وصلهها استفاده کرد.
- جلوگیری از لغزش: برای افزایش چسبندگی، میتوان از روشهایی مانند خم کردن انتهای میلگردها (در صورت مجاز بودن) استفاده کرد.
7. ملاحظات زیستمحیطی و ایمنی
- محیطهای خورنده: در مناطق با رطوبت بالا یا در معرض مواد شیمیایی، استفاده از پوششهای محافظ (مانند اپوکسی) یا افزایش طول اورلب توصیه میشود.
- ایمنی کارگاه: کارگران باید از تجهیزات ایمنی مانند دستکش و عینک استفاده کنند و آموزشهای لازم برای کار با میلگردها را دریافت کرده باشند.
8. اشتباهات رایج و راههای اجتناب
- طول ناکافی اورلب: استفاده از طول اورلب کمتر از مقدار محاسبهشده میتواند منجر به شکست وصله شود.
- تمرکز وصلهها در یک منطقه: این امر باعث کاهش مقاومت سازه میشود و باید از آن اجتناب کرد.
- عدم رعایت پوشش بتنی: پوشش ناکافی میتواند باعث خوردگی میلگردها و کاهش عمر سازه شود.
انواع میلگرد در سایز های مختلف و کارخانه های مختلف ، با بهترین قیمت و کیفیت بازار
تفاوت کوپلر و اورلب چیست؟
| ویژگی | کوپلر میلگرد | اورلب میلگرد |
|---|---|---|
| نحوه اتصال | اتصال مکانیکی با قطعه فلزی (کوپلر) | اتصال به صورت همپوشانی طولی میلگردها |
| طول موردنیاز | نیاز به طول اضافه ندارد | نیاز به طول همپوشانی (معمولاً ۳۰ تا ۵۰ برابر قطر میلگرد) |
| سرعت اجرا | سریعتر (بدون خمکاری و همپوشانی) | کندتر به دلیل نیاز به خمکاری و تنظیم میلگردها |
| مقاومت و انتقال بار | انتقال بار کامل، یکنواخت و مطمئن | انتقال بار به صورت اصطکاکی و کمتر دقیق |
| هزینه اولیه | بالاتر به دلیل خرید کوپلر و تجهیزات رزوهکاری | پایینتر چون فقط طول میلگرد بیشتری لازم است |
| صرفهجویی در میلگرد | پرت میلگرد بسیار کم | پرت میلگرد بیشتر به دلیل نیاز به طول اضافه |
| کاربرد در فضاهای محدود | ایدهآل برای فضاهای محدود (مانند ستونهای پرآرماتور) | مشکلساز در فضاهای محدود به دلیل همپوشانی طولی زیاد |
| قطر میلگرد قابل استفاده | مناسب برای میلگردهای قطور (بیش از ۲۰ میلیمتر) | در همه قطرها قابل استفاده است |
| استاندارد و آییننامهها | مطابق استانداردهای جدید جهانی و توصیهشده در پروژههای خاص | روش سنتی و پذیرفتهشده در اکثر آییننامهها |
| کاربرد رایج | سازههای بزرگ و حساس (برجها، سدها، پلها، مترو) | ساختمانهای معمولی و پروژههای کوچکتر |
روش تماسی و غیر تماسی برای تشکیل اورلب
برای اجرای اورلب از دو روش زیر استفاده میشود:
- روش تماسی: در این روش دو میلگرد در تماس با یکدیگر قرار میگیرند و سپس توسط سیم یا مفتول آهنی بسته میشوند.
- روش غیرتماسی: در این روش میلگردها با فاصله از هم قرار میگیرند. این فاصله مطابق با استانداردها تعیین و با بتن و میلگردهای عرضی پوشش داده میشود.
جدول تفاوت روش تماسی و غیرتماسی در اورلب میلگرد
| ویژگی | روش تماسی | روش غیرتماسی |
|---|---|---|
| نحوه اتصال | میلگردها بهطور مستقیم روی هم قرار گرفته و تماس فیزیکی دارند | بین میلگردها فاصله وجود دارد و از بتن برای پر کردن فاصله استفاده میشود |
| انتقال بار | انتقال بار بهصورت مستقیم از طریق تماس و اصطکاک سطحی میلگردها | انتقال بار از طریق بتن واسط و پیوستگی بتن با میلگردها |
| میزان مصرف میلگرد | معمولاً نیاز به طول همپوشانی بیشتر برای اطمینان از انتقال بار کامل | در برخی شرایط میتوان طول همپوشانی را کاهش داد |
| مقاومت نهایی | مقاومت وابسته به کیفیت تماس سطحی و پوشش بتن | مقاومت یکنواختتر به دلیل وجود بتن بین میلگردها |
| مزیت اصلی | اجرای سادهتر و رایجتر در پروژههای سنتی | مناسب برای زمانی که امکان تماس مستقیم میلگردها وجود ندارد |
| عیب اصلی | احتمال زنگزدگی در نقاط تماس و دشواری بتنریزی کامل | اجرای دقیقتر و نیازمند کنترل بیشتر کیفیت بتن |
| کاربرد رایج | فنداسیونها، تیرها و ستونها در پروژههای متداول | سازههای خاص، فضاهای محدود یا زمانی که خمکاری دقیق امکانپذیر نیست |
بررسی نمونههای رایج اورلب میلگرد
اورلب میلگرد فنداسیون
در بسیاری از مواقع هنگام طراحی فنداسیون استفاده از اورلب ضروری به نظر میرسد. به ویژه اگر سازه عظیم و وسیع باشد. اجرای اورلب میلگرد در فنداسیون به دو صورت زیر است: • وصله پوششی در شبکه بالایی و در یک سوم دهانه • وصله پوششی در شبکه پایین و در یک دوم دهانه
اورلب میلگرد ستون
استفاده از اورلب در ستون امکان افزایش طول آن را فراهم میکند. همچنین میتوان از این روش برای نصب میلگردهای انتظار در انتهای ستون کمک گرفت. ناگفته نماند که میلگردهای انتظار در این روش خارج از ستون هستند و اتصالی به میلگرد ستون طبقه بالایی دارند. برای اجرای اورلب آرماتور ستون باید نکات مهمی را در نظر بگیرید: مهندس یا طراح پروژه بایستی طول دقیق اورلب را براساس آیین نامه بتن ایران محاسبه کند. نیمه میانی طول ستون تنها مکان مجاز برای استفاده از اورلب است.
در هر نوار ستونی قرارگرفته در زیر دال، بایستی حداقل از دو میلگرد استفاده کرد. این میلگردها باید در هسته ستون نصب شوند و سرتاسر آن را پوشش دهند. اگر شرایط بهگونهای باشد که محل اورلب بیرون از هسته ستون قرار بگیرد، باید طول وصله پوششی در کمترین میزان 2 برابر Ld ( طول گیرایی میلگرد در کشش) در نظر گرفته شود.
اورلب میلگرد تیر
در سازههای بزرگ و عظیم تیرها ابعاد زیادی پیدا میکنند. بنابراین، معمولا برای اجرای آنها نیاز به استفاده از اورلب میشود. بسیاری از مهندسان از روی تجربه معتقدند که بهترین مکان برای اجرای اورلب تیر یک سوم میانی دهانه میلگردهای بالایی و یک دوم میانه دهانه میلگردهای پایینی است. با این وجود تاکید میکنیم، حتما قبل از اقدام براساس ضوابط مندرج در مبحث نهم آییننامه بتن ایران محاسبات دقیقتری را انجام دهید.
اورلب میلگرد 20
در بسیاری از مواقع طول وصله پوششی میلگرد 20 در ستون یا تیر به صورت تقریبی و تجربی 60 برابر قطر (120 سانتیمتر) در نظر گرفته میشود. در صورتی که طول همپوشانی اورلب میلگرد 20 به رده بتن و نوع فولاد میلگرد هم بستگی دارد. بنابراین، باید مقدار دقیق توسط مهندس محاسب مشخص شود.
اورلب میلگرد 16
طول همپوشانی میلگرد 16 هم بستگی به عوامل مختلفی چون: نوع آرماتور، محل نصب آنها، روش مورد استفاده و غیره دارد. بنابراین، توصیه میکنیم که مقدار دقیق آن با توجه به شرایط پروژه توسط مهندس مسئول محاسبه شود.
انواع میلگرد در سایز های مختلف و کارخانه های مختلف ، با بهترین قیمت و کیفیت بازار
جدول مقایسه کاربردهای رایج اورلب میلگرد
| نوع اورلب | محل اجرا | بهترین موقعیت اجرا | نکات مهم اجرایی | ملاحظات آییننامهای |
|---|---|---|---|---|
| اورلب میلگرد فنداسیون | شبکههای بالایی و پایینی فنداسیون | شبکه بالایی: یکسوم دهانه / شبکه پایینی: نیمه دهانه | کنترل پوشش بتنی و تراکم آرماتور در محل اورلب | باید بر اساس ضوابط آییننامه بتن ایران (مبحث 9) محاسبه شود |
| اورلب میلگرد ستون | در امتداد ستونها و میلگردهای انتظار | نیمه میانی طول ستون | حداقل 2 میلگرد در هسته ستون، پوشش کامل میلگردها | طول وصله پوششی ≥ 2 × Ld در صورت قرارگیری بیرون از هسته |
| اورلب میلگرد تیر | در تیرهای سازهای (میلگردهای بالا و پایین) | میلگردهای بالایی: یکسوم میانی دهانه / میلگردهای پایینی: نیمه میانی دهانه | جلوگیری از تمرکز وصله در یک نقطه، رعایت تراکم میلگردها | لزوم محاسبه دقیق براساس مبحث 9 آییننامه بتن ایران |
| اورلب میلگرد 20 | ستون یا تیر با میلگرد قطر 20 میلیمتر | بسته به طراحی | طول وصله پوششی تجربی ≈ 60 × قطر میلگرد (حدود 120 سانتیمتر) | مقدار دقیق وابسته به رده بتن و نوع فولاد، توسط مهندس محاسب تعیین شود |
| اورلب میلگرد 16 | ستون، تیر یا فنداسیون با میلگرد قطر 16 میلیمتر | بسته به شرایط نصب و طراحی | طول وصله متغیر براساس نوع فولاد، محل نصب و روش اجرا | مقدار دقیق باید توسط محاسب با توجه به شرایط پروژه تعیین شود |
نکات مهم درخصوص اجرا و محاسبه وصله پوششی میلگردها
- مجاز نبودن وصله پوششی برای گروه میلگردها، به عنوان یک مجموعه میلگرد، چراکه هر اهریک از میلگردها را می توان جداگانه با وصله پوششی به هم متصل کرد. پس در این حالت، نباید تداخلی بین نواحی وصله میلگردهای مختلف با یکدیگر وجود داشته باشد.
- طول وصله پوششی هر دو آرماتور در گروه میلگردها باید براساس طول پوشش لازم برای هریک از آنها تعیین شود.
- فاصله محور دو میلگرد در اعضای خمشی که با وصله پوششی به یکدیگر متصل شدهاند، نباید بیشتر از یک پنجم یا بیشتر از ۱۵۰ میلیمتر باشد. همچنین این موضوع در سایر اعضا نباید بزرگتر از ۵ برابر قطر میلگرد کوچکتر باشد.
- طول پوشش لازم برای وصله پوششی هر دو میلگرد در گروه میلگردها باید بر اساس طول پوشش لازم برای هریک از میلگردها تعیین شود.
- در اعضای خمشی، فاصله محور تا محور دو میلگرد که با وصله پوششی به هم متصل می شوند نباید بیشتر از یک پنجم طول پوشش لازم باشد و همچنین این فاصله نباید بیشتر از ۱۵۰ میلی متر گردد. این فاصله در سایر اعضا نباید بزرگتر از ۵ برابر قطر میلگرد کوچکتر باشد.
- Ld، طول گیرایی میلگرد در کشش است که برحسب میلی متر است
- Ab نیز سطح مقطع یک میلگرد برای بتن حجیم برحسب میلیمتر مربع است
- fy هم مقاومت مشخصه فولاد بر حسب مگاپاسکال است
نتیجهگیری
اورلب میلگرد یکی از مهمترین و کاربردیترین روشها برای اتصال میلگردها در پروژههای ساختمانی است. این روش بهویژه در مواقعی که نیاز به طول بیشتر میلگردها در فونداسیونها، تیرها و ستونها وجود دارد، به کمک شما میآید. با توجه به پیشرفتهای فنی و بهروز رسانیهای مستمر در زمینه تکنولوژیهای ساخت، روشهای اورلب نیز بهبود یافتهاند تا هم کارایی بیشتری داشته باشند و هم هزینهها را کاهش دهند.
استفاده از روشهای مختلف اتصال مانند جوشکاری، سیمکشی یا اتصال مکانیکی بستگی به شرایط پروژه، نوع فولاد و معیارهای طراحی دارد. بنابراین، لازم است که مهندسان و طراحان پروژهها قبل از انتخاب هر روش، تمامی جنبههای فنی و محاسباتی آن را به دقت بررسی کنند. رعایت استانداردها و استفاده از تکنیکهای بهروز میتواند موجب افزایش استحکام و دوام سازهها شود و در عین حال از هزینههای اضافی جلوگیری کند.
در نهایت، از آنجا که اورلب میلگرد نقش مهمی در انتقال بار و بهبود عملکرد سازه دارد، محاسبات دقیق و استفاده از ابزارهای مدرن برای تعیین طول همپوشانی و انتخاب روش اتصال ضروری است.
سوالات متداول درمورد اورلب میلگرد
1.اورلب میلگرد چیست؟
اورلب میلگرد به معنی همپوشانی دو میلگرد به یکدیگر است تا طول کلی میلگرد به مقدار مورد نیاز در پروژه افزایش یابد.
2. چه زمانی از اورلب میلگرد استفاده میشود؟
زمانی که طول میلگردها کمتر از 12 متر باشد یا برای پروژههایی که نیاز به میلگردهای بلندتر دارند، از روش اورلب برای اتصال میلگردها استفاده میشود.
3. چه انواع اورلب میلگرد وجود دارد؟
انواع مختلف اورلب میلگرد شامل اتصال با سیم، جوشکاری، اتصال مکانیکی و جوشکاری با گاز فورجینگ است.
4. طول اورلب میلگرد چطور محاسبه میشود؟
طول اورلب میلگرد به دو روش محاسبه میشود: بر اساس آییننامهها (که نیاز به محاسبات دقیق دارند) و روشهای کارگاهی (که معمولاً بین 50 تا 80 برابر قطر میلگرد میباشد).
5. چه تفاوتی بین کوپلر و اورلب میلگرد وجود دارد؟
کوپلر قطعهای مخصوص برای اتصال دو میلگرد است که با رزوهکردن آنها به یکدیگر متصل میشود، در حالی که اورلب میلگرد به همپوشانی طولی میلگردها اشاره دارد.
6. آیا استفاده از روش اورلب باعث کاهش هزینهها میشود؟
بله، استفاده از اورلب بهویژه در پروژههای بزرگ و پیچیده میتواند باعث کاهش هزینهها بهویژه در زمینه حملونقل میلگردهای طولانیتر و کاهش زمان اجرای پروژه شود.
