استراکچر پنل خورشیدی یا همان سازه پنل خورشیدی، در واقع شاسی و فریم فلزی است که وظیفه نگهداری ، استقرار و زاویه‌دهی به پنل‌های خورشیدی را دارد.
استراکچر پنل خورشیدی ستون فقرات سیستم‌های خورشیدی است که پنل‌ها را در زاویه بهینه نگه می‌دارد و از آن‌ها در برابر شرایط جوی مانند بادهای شدید (تا 120 کیلومتر بر ساعت) ، باران و برف محافظت می‌کند.
یک اسکلت فلزی پنل خورشیدی باکیفیت می‌تواند بازده انرژی را تا 35٪ افزایش دهد.
بدون یک استراکچر استاندارد و اصولی ، حتی بهترین پنل‌های خورشیدی هم نمی‌توانند بازده مطلوبی داشته باشند زیرا :
باید دقیقاً در زاویه مناسب نسبت به تابش خورشید نصب شوند تا ماکزیمم تولید انرژی را داشته باشند.
باید در برابر بلایای طبیعی مثل باد، برف و زلزله پایداری کامل داشته باشند تا آسیبی به پنل‌ها وارد نشود.
باید امکان نصب روی انواع زمین ، سقف ، دیوار یا حتی استراکچرهای شناور را داشته باشند.
زاویه ثابت و از قبل تنظیم شده بدون حرکت راندمان 60 الی 70 درصدی ظرفیت واقعی هزینه اولیه کمتر و مقرون به‌صرفه برای پروژه‌های کوچک و متوسط نیاز به نگهداری کم
زاویه متغیر و قابل تنظیم با حرکت به دنبال خورشید دارای موتور ردیاب برای تعقیب خورشید راندمان 80 الی 95 درصدی ظرفیت واقعی هزینه اولیه بالاتر به‌خاطر موتور ، سنسور و سیستم کنترل نیازمند نگهداری منظم و دوره ای
سازه ثابت
زاویه نصب غیرقابل تغییر هزینه کمتر نصب ساده
سازه متحرک
دنبال کننده خورشید هزینه نصب بالاتر نصب سخت تر
سازه سفارشی
طراحی خاص متناسب با پروژه تنوع دلخواه در ابعاد و قیمت مناسب تر نصب ساده تر
سطح زمین صاف

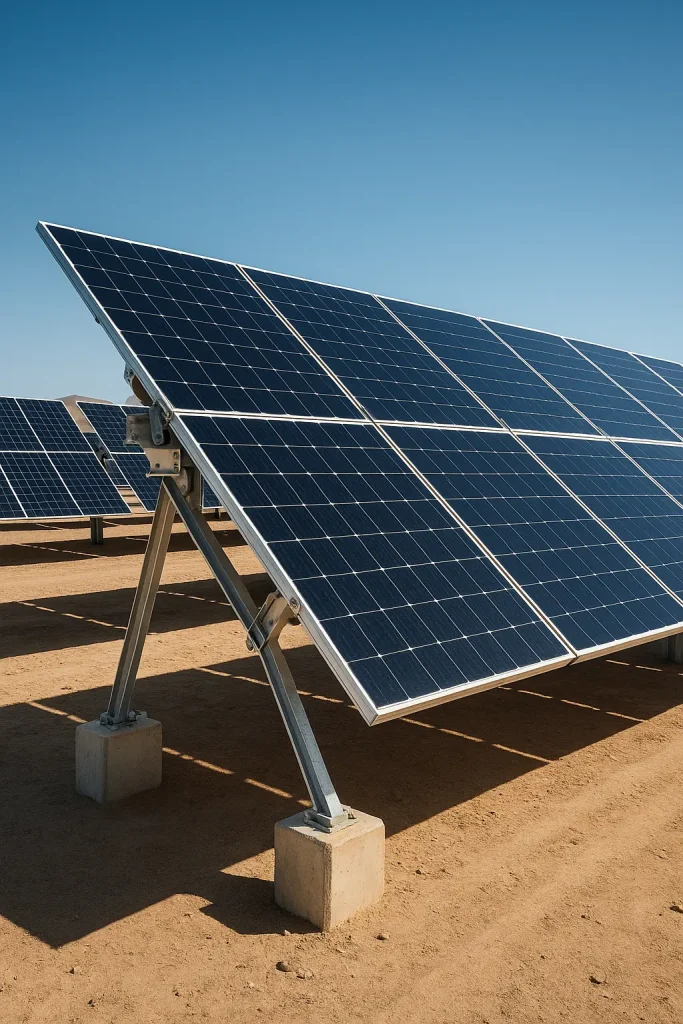

این استراکچر روی زمین با پایه‌های بتنی یا فلزی نصب می‌شود و برای مناطقی با فضای باز مناسب است.
سطح شیبدار
این نوع استراکچر برای نصب روی بام‌های مسطح یا شیبدار طراحی شده و پنل‌ها را با حداقل آسیب به سقف نگه می‌دارد.
شناور
این استراکچر روی سطح آب (مانند سدها یا دریاچه‌ها) نصب می‌شود و از خنک‌سازی طبیعی آب بهره می‌برد.
بررسی تفاوت‌های فنی، اجرایی و اقتصادی
| ویژگی | استراکچر خانگی | استراکچر تجاری |
|---|---|---|
| جنس مواد | آلومینیوم / فولاد سبک | فولاد گالوانیزه سنگین |
| ضخامت (mm) | 1-3 | 5-15 |
| پوشش ضدخوردگی | پوشش استاندارد | پوشش استاندارد |
| طول عمر | 10-15 سال | 25-30 سال |
| سیستم نصب | اتصال به سازه موجود | فونداسیون مستقل + زیرساخت جدید |
| استانداردها | کدهای ساختمانی محلی | استانداردهای بین‌المللی (IEC, ISO) |
| هزینه نصب | پایین | بالا |
| پتانسیل توسعه | محدود | نامحدود |
| تعمیر و نگهداری | آسان | نیاز به تخصص بالا |

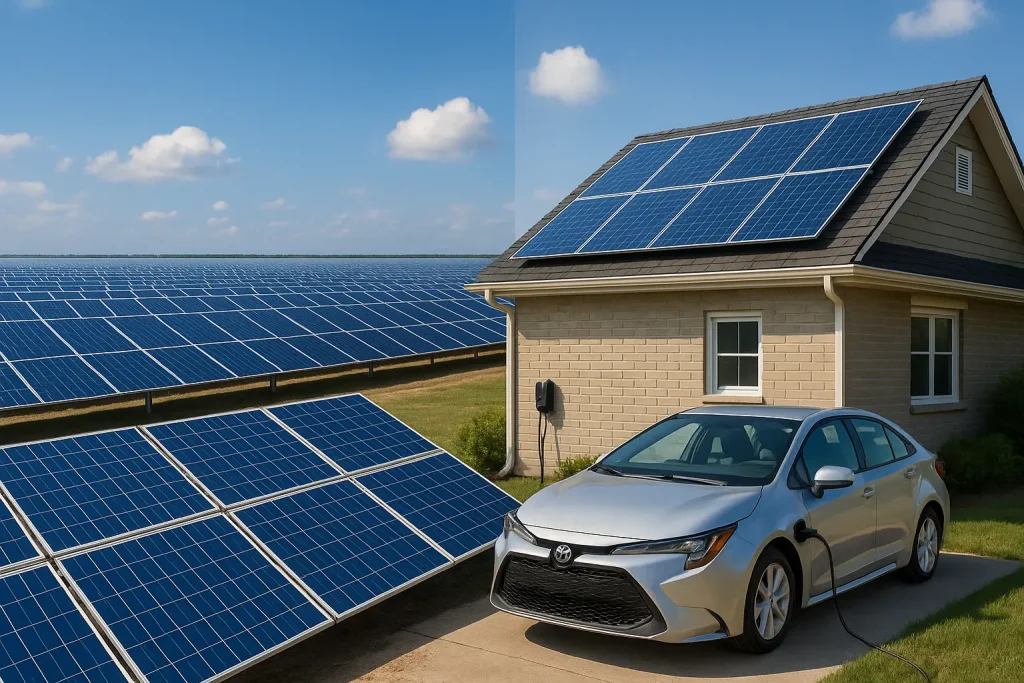

مناسب برای پروژه‌های مسکونی و کوچک
سازه‌های خورشیدی خانگی برای تامین برق خانوارها و مصارف کوچک مقیاس طراحی می‌شوند. این سیستم‌ها معمولاً دارای ظرفیت تولید ۳ تا ۱۰ کیلووات هستند.
مناسب برای نیروگاه‌های بزرگ و صنعتی
سازه‌های خورشیدی تجاری و نیروگاهی برای تامین برق خانوارها و صنعت طراحی می‌شوند. این سیستم‌ها معمولاً دارای ظرفیت تولید 300 تا 600 مگاوات هستند.
قیمت و خرید سازه پنل خورشیدی به عوامل کلیدی بستگی دارد که بر هزینه ، کیفیت و عملکرد سازه تأثیر می‌گذارند.
متریال استفاده‌شده در ساخت استراکچر، مانند فولاد گالوانیزه یا آلومینیوم، نقش مهمی در دوام و هزینه آن دارد. که معمولا از ورق های ST37 استفاده می شود.
نوع طراحی استراکچر، از ثابت تا هوشمند، بر پیچیدگی ساخت و بازده سیستم تأثیر می‌گذارد. طراحی‌های متنوع از سازه‌های ثابت با زاویه 15-30 درجه تا سازه‌های هوشمند با ردیابی خودکار خورشید.
یکی از نگرانی‌های رایج هنگام خرید پنل خورشیدی، سازگاری آن با شرایط محیطی خاص هر منطقه است. ما در آرادآهن اسپادانا این دغدغه را به‌خوبی درک کرده‌ایم.
به همین دلیل، سازه‌های پنل خورشیدی را دقیقاً متناسب با اقلیم محل پروژه شما طراحی و تولید می‌کنیم.
” فرقی نمی‌کند پروژه شما کجا باشد “
در منطقه‌ای با بادهای شدید

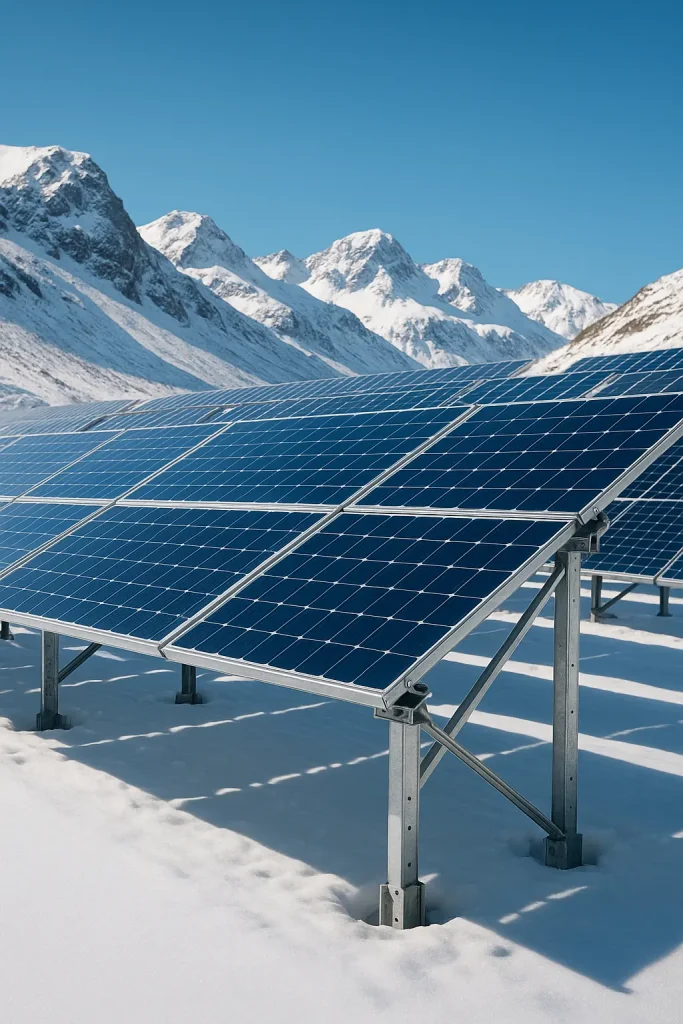

در کوهستان‌های برفی
اقلیم خشک و گرم کویری
یا نزدیک دریا و ساحل
ما سازه‌ای برای شما می‌سازیم که در برابر شرایط سخت دوام بیاورد و بدون نیاز به تعویض یا تعمیر، سال‌ها کارایی داشته باشد.
ما فقط یک سازه آماده نمی فروشیم ، ما راه‌حل اختصاصی ارائه می‌دهیم.
تیم فنی ما پس از مشاوره و صحبت با شما ، سازه‌ای کاملاً اختصاصی و سفارشی برای شما طراحی می‌کند. این یعنی:
سقف شیبدار دارید؟
پشت‌بام آپارتمانی کوچک یا زمینی با شیب و پستی‌بلندی؟
هیچ محدودیتی وجود ندارد. ما برای هر شرایطی، سازه‌ای مقاوم و دقیق طراحی می‌کنیم. از انتخاب جنس مناسب تا ابعاد سفارشی، همه‌چیز طبق نیاز واقعی پروژه شما تعیین می‌شود.

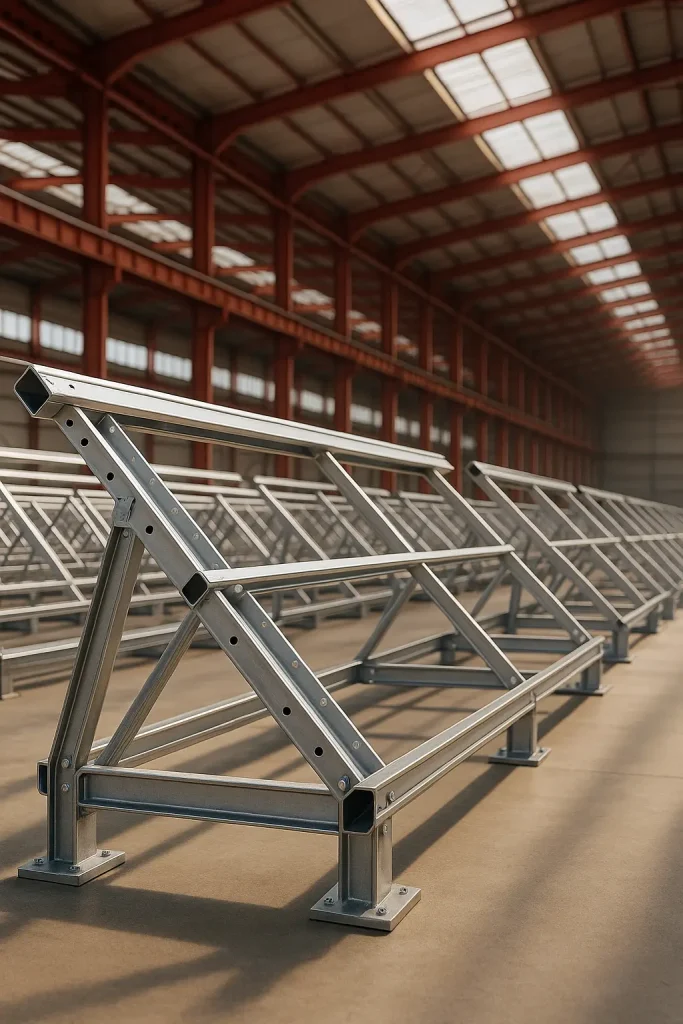

آرادآهن اسپادانا با استفاده از فناوری‌های پیشرفته و متریال استاندارد، استراکچرهایی تولید می‌کند که ایمنی و بازده سیستم‌های خورشیدی را به حداکثر می‌رسانند.
همچنین شما با بهرگیری از مشاوره و استعلام قیمت ، به راحتی و با خیال آسوده می توانید پروژه‌های خانگی ، تجاری و صنعتی خود را پیش ببرید.
سازه پنل خورشیدی باید با کاربرد و شرایط پروژه هماهنگ باشد تا استحکام و دوام لازم را فراهم کند. در ادامه، هر نوع پروفیل به‌صورت دقیق توضیح داده شده است:
پروفیل یو چنل (U Channel) مقطعی U شکل است که برای سازه‌های خورشیدی با استحکام بالا استفاده می‌شود. معمولاً از فولاد گالوانیزه ساخته شده و برای نصب زمینی یا سقفی مناسب است. این پروفیل به دلیل تعادل بین وزن و استحکام، انتخابی اقتصادی است.
ویژگی: مقطع U شکل با ضخامت 2-3 میلی‌متر و پوشش گالوانیزه 80 میکرون
مزیت: استحکام بالا و نصب آسان در سازه‌های زمینی و سقفی
پروفیل سی چنل (C Channel) مقطعی C شکل است که سبک‌تر از یو چنل بوده و برای مناطق مرطوب ایده‌آل است. این پروفیل معمولاً از آلومینیوم یا فولاد گالوانیزه ساخته شده و مقاومت خوبی در برابر خوردگی دارد. برای سازه‌های سبک و نصب سریع مناسب است.
ویژگی: مقطع C شکل سبک با وزن 10-15 کیلوگرم بر متر و پوشش ضدخوردگی
مزیت: مقاومت بالا در برابر رطوبت
پروفیل نبشی (Angle) مقطعی L شکل است که برای سازه‌های سفارشی و پیچیده استفاده می‌شود. این پروفیل انعطاف‌پذیری بالایی در طراحی داشته و برای پروژه‌های خاص مناسب است. معمولاً از فولاد گالوانیزه ساخته شده و در اتصالات متنوع کاربرد دارد.
ویژگی: مقطع L شکل با زاویه 90 درجه و امکان برش و اتصال آسان
مزیت: انعطاف‌پذیری در طراحی سازه‌های سفارشی و پیچیده
برای اطمینان از کیفیت اسکلت فلزی پنل خورشیدی، باید به استانداردهای متریال و طراحی توجه کرد. یک استراکچر سازه پنل خورشیدی باکیفیت ، ایمنی و کارایی سیستم خورشیدی را تضمین می‌کند.
اگر در خرید یا طراحی سازه های پنل خورشیدی متخصص نیستید ، کافی است برای مشاوره رایگان ، با کارشناسان ما تماس بگیرید.
متریال مورد استفاده در استراکچرها بسته به نوع کاربرد (خانگی یا تجاری) متفاوت است و هر یک برای شرایط خاصی طراحی شده‌اند:
متریال خانگی شامل پروفیل‌های سبک‌تر مانند آلومینیوم یا فولاد گالوانیزه نازک با وزن 15-20 کیلوگرم بر مترمربع است. این مواد برای نصب‌های کوچک‌تر در خانه‌ها یا آپارتمان‌ها با بارگذاری کم طراحی شده‌اند. انتخابی اقتصادی برای پروژه‌های خانگی با بودجه کم است.
مزیت: نصب آسان و هزینه اولیه پایین‌تر برای پروژه‌های کوچک
متریال تجاری از پروفیل‌های سنگین‌تر با ضخامت 2.5-4 میلی‌متر و فولاد گالوانیزه گرم یا آلومینیوم تقویت‌شده تشکیل شده است. این مواد برای تحمل بارهای بالا در نیروگاه‌های بزرگ یا پروژه‌های صنعتی مناسب‌اند. طراحی آن‌ها برای دوام در شرایط سخت محیطی است.
مزیت: دوام بالا در برابر باد، برف و زلزله در مقیاس بزرگ.
استانداردهای طراحی و نصب استراکچر پنل خورشیدی تضمین‌کننده ایمنی، دوام و کارایی سیستم هستند. این استانداردها بر اساس شرایط جوی ایران و الزامات بین‌المللی تدوین شده‌اند و برای پروژه‌های خانگی و صنعتی الزامی‌اند.
ساتبا (سازمان انرژی‌های تجدیدپذیر ایران)
این استاندارد الزامات طراحی و متریال استراکچرها را برای تحمل شرایط جوی ایران (باد تا 120 کیلومتر بر ساعت و رطوبت بالا) تعیین می‌کند. ساتبا استفاده از فولاد گالوانیزه گرم یا آلومینیوم با پوشش ضدخوردگی را اجباری کرده است.
ASCE 7 استاندارد انجمن مهندسان عمران آمریکا
این استاندارد بین‌المللی برای طراحی سازه‌های مقاوم در برابر بارهای باد (تا 5000 پاسکال)، برف (تا 20 psf) و زلزله تدوین شده است. برای پروژه‌های صادراتی یا بزرگ‌مقیاس در ایران کاربرد دارد. استراکچرها باید تحلیل تنش نرم‌افزاری را پاس کنند.
مبحث 6 مقررات ملی ساختمان ایران
این استاندارد بر طراحی مهندسی سازه‌ها برای تحمل بارهای محیطی (باد، برف، زلزله) تأکید دارد. استفاده از پروفیل‌های استاندارد مانند CFS (سرد نورد شده) با پوشش گالوانیزه الزامی است. محاسبات بارگذاری باید با نرم‌افزارهایی مثل SAP انجام شود.
این چک‌لیست خرید اسکلت فلزی پنل خورشیدی به شما کمک می‌کند تا با ارزیابی دقیق نیازها و شرایط پروژه، بهترین سازه را انتخاب کنید.
بودجه پروژه تعیین‌کننده نوع استراکچر (ثابت یا هوشمند) و متریال (فولاد یا آلومینیوم) است. سازه‌های ثابت با پروفیل‌های سبک‌تر هزینه کمتری دارند و برای پروژه‌های کوچک مناسب‌اند. این مورد برای خریداران با محدودیت مالی اولویت دارد.
فضای موجود (بام، زمین یا آب) نوع استراکچر را مشخص می‌کند. سازه‌های سقفی برای فضاهای محدود و سازه‌های زمینی یا شناور برای مناطق باز مناسب‌اند. ارزیابی دقیق فضا از نصب غیربهینه جلوگیری می‌کند.
بازده مورد انتظار پروژه (تولید انرژی بالا یا معمولی) نوع طراحی استراکچر را تعیین می‌کند. سازه‌های هوشمند با ردیابی خورشید بازده را تا 40٪ افزایش می‌دهند. این مورد برای پروژه‌های تجاری با هدف سودآوری بالا کلیدی است.
وزن و ابعاد پنل‌های خورشیدی (مانند مونوکریستالین یا پلی‌کریستالین) نوع پروفیل و استحکام سازه را تعیین می‌کند. پنل‌های سنگین‌تر نیاز به پروفیل‌های CFS یا یو چنل با ضخامت بالاتر دارند. این مورد از آسیب به پنل‌ها جلوگیری می‌کند.
