پشت صحنه خط تولید پروفیل سی: کیفیت چگونه تضمین میشود؟


پروفیل سی (C Profile) یکی از مقاطع کلیدی در صنایع ساختمانی، صنعتی و سازههای فلزی است که کیفیت آن تأثیر مستقیمی بر ایمنی و دوام پروژهها دارد. در این مقاله، با بررسی دقیق مراحل تولید، دستگاههای پیشرفته، فرآیندهای کنترل کیفیت، و استانداردهای بینالمللی و ملی، شما را با پشت صحنه تولید پروفیل سی آشنا میکنیم. هدف ما ارائه اطلاعات جامع و کاربردی است تا با اطمینان از کیفیت پروفیل سی، بهترین انتخاب را برای پروژههای خود داشته باشید.
پروفیل سی چیست و چرا کیفیت آن اهمیت دارد؟

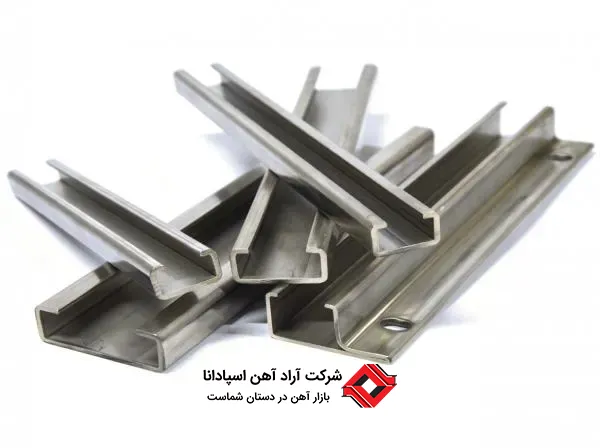

پروفیل سی مقطعی فولادی با شکل مقطع C است که به دلیل وزن سبک، استحکام بالا، و انعطافپذیری در کاربردهایی مانند ساخت سوله، اسکلت فلزی، و سازههای صنعتی مورد استفاده قرار میگیرد. کیفیت پروفیل سی به عوامل متعددی از جمله مواد اولیه، فرآیند تولید، و رعایت استانداردها بستگی دارد که در ادامه بیشتر به آن میپردازیم.
چرا کیفیت مهم است؟
- ایمنی سازهها: پروفیلهای بیکیفیت ممکن است تحت فشار یا شرایط محیطی دچار ترکخوردگی یا شکست شوند.
- کاهش هزینههای بلندمدت: پروفیل سی با کیفیت بالا نیاز به تعمیرات یا تعویض زودهنگام را کاهش میدهد.
- انطباق با استانداردها: پروژههای بزرگ، بهویژه در بخشهای صنعتی و عمرانی، نیازمند پروفیلهایی هستند که با استانداردهای بینالمللی مانند DIN، ASTM یا استانداردهای ملی ISIRI مطابقت داشته باشند.
مراحل تولید پروفیل C از صفر تا خروجی نهایی
تولید پروفیل سی فرآیندی پیچیده و چندمرحلهای است که با دقت و تخصص بالا انجام میشود. این فرآیند از انتخاب مواد اولیه تا بستهبندی نهایی شامل مراحل زیر است:
- انتخاب مواد اولیه: فرآیند تولید پروفیل سی با انتخاب ورقهای فولادی با کیفیت، مانند 2 یا ST52، آغاز میشود که دارای ترکیب شیمیایی مشخصی (سیلیس 0.35٪، کربن 0.1-0.3٪، گوگرد و فسفر کمتر از 0.04٪، منگنز 0.5٪) هستند. این ورقها معمولاً بهصورت کلاف (کویل) وارد کارخانه میشوند.
- باز کردن کلاف و آمادهسازی: کلافهای ورق با استفاده از دستگاههای بازکننده (Uncoiler) صاف شده و برای برش آماده میشوند. این مرحله برای اطمینان از یکنواختی ورق حیاتی است.
- برش ورق به نوار: ورقها با دستگاههای برش CNC یا گیوتین به نوارهایی با عرض دقیق (متناسب با ابعاد پروفیل سی، معمولاً بین 100 تا 400 میلیمتر) برش داده میشوند. این نوارها باید کاملاً یکنواخت باشند تا در مراحل بعدی مشکلی ایجاد نشود.

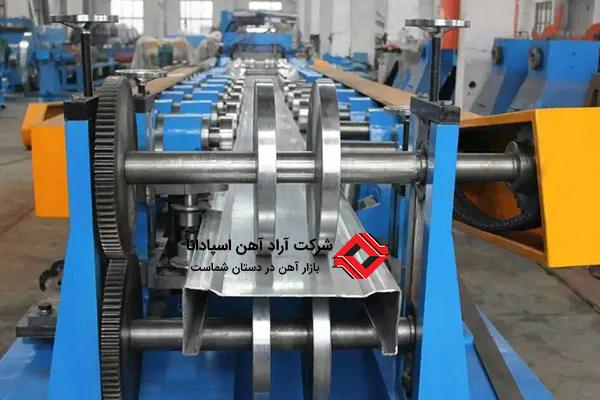

- شکلدهی اولیه با رولفرمینگ: نوارهای برشخورده وارد دستگاه رولفرمینگ میشوند که با استفاده از غلتکهای متوالی، ورق را بهتدریج به شکل مقطع C تبدیل میکند. این فرآیند معمولاً در دمای اتاق (نورد سرد) انجام میشود.
- جوشکاری (در صورت نیاز):در برخی موارد، برای پروفیلهای خاص، جوشکاری با روش مقاومت الکتریکی (ERW) یا جوش فرکانس بالا (HFW) برای اتصال لبهها انجام میشود. پلیسههای جوش با دستگاههای برادهبرداری حذف میشوند.
- پرداخت و پوششدهی: سطح پروفیل با دستگاههای صافکننده صیقلی شده و در صورت نیاز با پوشش گالوانیزه (رویاندود) برای مقاومت در برابر خوردگی آماده میشود. این پوشش معمولاً با روش غوطهوری گرم اعمال میشود.
- برش نهایی و بستهبندی:پروفیلها در طول استاندارد 6 متر (یا بر اساس سفارش مشتری) با ارههای اتوماتیک برش داده شده، تست کیفیت نهایی انجام میشود و سپس بستهبندی و برای ارسال آماده میشوند.
این مراحل تولید پروفیل C با دقت بالا و استفاده از فناوریهای پیشرفته، کیفیت محصول نهایی را تضمین میکنند.
از برش ورق تا شکلدهی نهایی: چه دستگاههایی استفاده میشود؟
دستگاههای بهروز و پیشرفته نقش کلیدی در تولید پروفیل سی با کیفیت بالا دارند. این تجهیزات دقت، سرعت، و کیفیت محصول را بهبود میبخشند. دستگاههای اصلی عبارتاند از:
- دستگاه بازکننده کلاف (Uncoiler): برای باز کردن کلافهای ورق فولادی و صاف کردن آنها با دقت بالا. این دستگاه از انحراف ورق جلوگیری میکند.
- دستگاه برش CNC یا گیوتین: برای برش ورقها به نوارهایی با عرض دقیق (50 تا 100 میلیمتر برای فلنجها و 100 تا 400 میلیمتر برای ارتفاع). این دستگاهها ضایعات را به حداقل میرسانند.
- دستگاه رولفرمینگ اتوماتیک: قلب خط تولید پروفیل سی، که با غلتکهای متوالی ورق را به شکل C تبدیل میکند. این دستگاهها مجهز به سیستمهای کنترل PLC برای تنظیم دقیق فرآیند هستند.
- دستگاه جوش ERW/HFW: برای جوشکاری لبهها در پروفیلهای خاص با استفاده از جریان الکتریکی با فرکانس بالا، که جوشی یکنواخت و مقاوم ایجاد میکند.
- دستگاه برادهبرداری (Deburring): برای حذف پلیسههای جوش و صاف کردن سطح پروفیل، که کیفیت ظاهری و عملکردی را بهبود میبخشد.
- دستگاه گالوانیزاسیون غوطهوری گرم: برای اعمال پوشش روی به منظور افزایش مقاومت در برابر زنگزدگی و خوردگی، بهویژه برای پروفیلهای مورد استفاده در محیطهای مرطوب، کاربرد دارد.
- دستگاه برش اتوماتیک: برای برش پروفیلها در طولهای استاندارد (معمولاً 6 متر) با دقت بالا و حداقل خطا مورد مصرف قرار میگیرد.
- دستگاههای تست غیرمخرب (NDT): مانند دستگاههای آلتراسونیک و رادیوگرافی برای بررسی کیفیت جوش و یکپارچگی ساختار پروفیل به کار گرفته میشوند.
تفاوت خط تولید اتوماتیک و دستی پروفیل C
خطوط تولید اتوماتیک و دستی تفاوتهای چشمگیری دارند که بر کیفیت و کارایی محصول تأثیر میگذارند:
ویژگی | خط تولید اتوماتیک | خط تولید دستی |
سرعت تولید | بالا، مناسب برای تولید انبوه | پایین، مناسب برای سفارشهای کوچک |
دقت | بسیار بالا، خطای انسانی نزدیک به صفر | وابسته به مهارت اپراتور |
هزینه اولیه | سرمایهگذاری بالا | هزینه کمتر، اما زمانبر |
کیفیت یکنواخت | تضمین کیفیت یکنواخت در تمام محصولات |
احتمال نوسان در کیفیت |
کنترل کیفیت در کارخانه: چه فرآیندهایی اجرا میشود؟
کنترل کیفیت در کارخانه پروفیل سی فرآیندی چندمرحلهای است که شامل موارد زیر میشود:
- بازرسی مواد اولیه: بررسی ترکیب شیمیایی و خواص مکانیکی ورقها با استفاده از تستهای طیفسنجی و سختیسنجی. این مرحله شامل تحلیل عناصر مانند کربن، سیلیس، و منگنز برای اطمینان از انطباق با استاندارد 2 است.
- نظارت حین تولید: کنترل پارامترهای دستگاهها (مانند دما، فشار، و سرعت رولفرمینگ) برای جلوگیری از خطا. حسگرهای پیشرفته و سیستمهای PLC برای تنظیم خودکار استفاده میشوند.
- تستهای غیرمخرب: استفاده از روشهای آلتراسونیک و هیدرواستاتیک برای بررسی کیفیت جوش و یکپارچگی پروفیل. این تستها عیوب داخلی مانند ترکهای ریز را شناسایی میکنند.
- بازرسی نهایی: بررسی ابعاد، سطح، و وزن پروفیل با استفاده از ابزارهای دقیق مانند کولیس و ترازوی حساس. این مرحله شامل کنترل زوایای فلنجها و ارتفاع پروفیل است.
- مستندسازی: ثبت تمام دادههای کیفی برای ارائه گواهینامههای استاندارد به مشتریان. این شامل گزارشهای تست و انطباق با استانداردهای ISIRI و DIN است.
این فرآیندها با استفاده از ابزارهای آماری مانند نمودارهای کنترلی و تحلیل پارتو انجام میشوند تا هرگونه انحراف از استاندارد شناسایی و اصلاح شود.
انواع تستهای فنی برای بررسی استحکام و استاندارد
برای تضمین کیفیت پروفیل سی، تستهای فنی متعددی انجام میشود:
- تست کشش: بررسی مقاومت پروفیل در برابر نیروهای کششی با دستگاه تست یونیورسال.
- تست خمش: ارزیابی انعطافپذیری پروفیل در برابر خم شدن.
- تست سختی (ویکرز یا برینل): سنجش مقاومت سطحی پروفیل.
- تست خوردگی: آزمایش مقاومت پروفیل در برابر زنگزدگی با روش اسپری نمک.
- تست ضربه چارپی: بررسی مقاومت پروفیل در برابر ضربههای ناگهانی.
- تست ابعادی: تأیید انطباق ابعاد (ارتفاع ۱۰۰ تا ۴۰۰ میلیمتر، عرض فلنج ۵۰ تا ۱۰۰ میلیمتر) با استانداردها.
این تستها با استانداردهای بینالمللی مانند DIN EN 10204 و ISIRI 12291 انجام میشوند تا کیفیت پروفیل سی تضمین شود.
نقش نیروی انسانی متخصص در تضمین کیفیت نهایی
نیروی انسانی متخصص، ستون اصلی تولید پروفیل سی با کیفیت بالا است. مهندسان، تکنسینها و اپراتورهای آموزشدیده در کارخانههای معتبر مانند آرادآهن نقشهای زیر را ایفا میکنند:
- تنظیم و کالیبراسیون دستگاهها: متخصصان با استفاده از دانش فنی، دستگاههای رولفرمینگ و جوشکاری را تنظیم میکنند تا از دقت فرآیندها اطمینان حاصل شود. این شامل تنظیم غلتکها و پارامترهای جوش است.
- نظارت بر فرآیند تولید: تکنسینها با استفاده از سیستمهای مانیتورینگ پیشرفته، مانند حسگرهای PLC، خط تولید را بهصورت لحظهای کنترل میکنند تا هرگونه انحراف فوراً شناسایی شود.
- اجرای تستهای کیفی: مهندسان کیفیت با انجام تستهای غیرمخرب (مانند آلتراسونیک) و تستهای مکانیکی (مانند کشش و خمش)، از انطباق محصول با استانداردها مطمئن میشوند.
- تحلیل و رفع عیوب: با استفاده از ابزارهای تحلیلی مانند FMEA (تحلیل حالات خرابی)، متخصصان مشکلات احتمالی مانند ترکهای جوش یا ناهماهنگی ابعادی را شناسایی و رفع میکنند.
- آموزش و بهبود مستمر: کارکنان بهصورت دورهای تحت آموزشهای استاندارد ISO 9001 قرار میگیرند تا با جدیدترین روشهای تولید و کنترل کیفیت آشنا شوند. این آموزشها کیفیت محصول را بهطور مداوم بهبود میبخشند.
استانداردهای بینالمللی و ملی در تولید پروفیل سی
پروفیل سی با کیفیت بالا باید با استانداردهای معتبر جهانی و ملی مطابقت داشته باشد:
- استاندارد DIN EN 10025: برای مشخصات فنی ورقهای فولادی گرمنورد.
- استاندارد ASTM A36: برای خواص مکانیکی و شیمیایی پروفیلها.
- استاندارد API 5L: برای پروفیلهای مورد استفاده در صنایع نفت و گاز.
- استاندارد ISIRI 3360 و 3574: برای انطباق با الزامات داخلی ایران.
رعایت این استانداردها، بهویژه در پروژههای بزرگ مانند سولهسازی یا پلسازی، ایمنی و دوام سازه را تضمین میکند.
مقایسه کیفیت پروفیل C با دیگر مقاطع فولادی
پروفیل سی در مقایسه با دیگر مقاطع فولادی مانند پروفیل Z، نبشی، یا تیرآهن ویژگیهای متمایزی دارد که در جدول زیر خلاصه شده است:
ویژگی | پروفیل سی | پروفیل Z | نبشی | تیرآهن |
شکل مقطع | C شکل | Z شکل | L شکل | H یا I شکل |
وزن | سبک (2-4 کیلوگرم/متر) | سبک (2-5 کیلوگرم/متر) | متوسط (3-10 کیلوگرم/متر) | سنگین (20-50 کیلوگرم/متر) |
کاربرد اصلی | پوشش سقف و دیوار، سوله | پوشش سقف سوله | اتصالات سازهای | ستون و تیر اصلی |
مقاومت در برابر خوردگی | بالا (با پوشش گالوانیزه) | بالا (با پوشش گالوانیزه) | متوسط (نیاز به پوشش) | متوسط (نیاز به پوشش) |
هزینه تولید | اقتصادی | اقتصادی | متوسط | بالا |
انعطافپذیری در طراحی | بالا | متوسط | پایین | پایین |
پروفیل سی به دلیل وزن سبک و انعطافپذیری در طراحی، گزینهای اقتصادی و کاربردی برای پروژههای سبک و متوسط است، اما برای بارهای سنگین، تیرآهن مناسبتر است.
نحوه تشخیص کیفیت پروفیل سی
تشخیص کیفیت پروفیل سی برای اطمینان از عملکرد آن در پروژههای ساختمانی و صنعتی حیاتی است. نکات زیر به شما کمک میکند تا پروفیل سی با کیفیت بالا را شناسایی کنید:
- بررسی گواهینامههای استاندارد: پروفیل سی با کیفیت باید دارای گواهینامههای معتبر مانند ISO 9001، DIN EN 10204، یا ISIRI 3360 باشد. این گواهینامهها انطباق با استانداردهای بینالمللی و ملی را تأیید میکنند.
- مشخصات ظاهری: سطح پروفیل باید صاف، بدون ترک، موج، یا زنگزدگی باشد. پوشش گالوانیزه باید یکنواخت و بدون نقص باشد.
- نتایج تستهای فنی: درخواست گزارشهای تست کشش، خمش، و خوردگی از تولیدکننده. این تستها باید مقاومت پروفیل در برابر فشار و شرایط محیطی را تأیید کنند.
- ابعاد دقیق: بررسی ابعاد پروفیل (ارتفاع، عرض فلنج، ضخامت) با استفاده از ابزارهای اندازهگیری مانند کولیس برای اطمینان از انطباق با استانداردهای اعلامشده.
- برند تولیدکننده: خرید از تولیدکنندگان معتبر مانند آرادآهن که سابقه تولید پروفیل سی با کیفیت بالا و استفاده از خط تولید اتوماتیک دارند، ریسک خرید محصول بیکیفیت را کاهش میدهد.
- بررسی جوش (در صورت وجود): در پروفیلهای جوشی، کیفیت جوش باید با تستهای غیرمخرب مانند آلتراسونیک بررسی شود تا از یکپارچگی آن اطمینان حاصل شود.
با توجه به این نکات، میتوانید پروفیل سی تولید شده با استاندارد را از محصولات بیکیفیت متمایز کنید.
جمعبندی و پیشنهاد خرید پروفیل سی از آرادآهن اسپادانا
تولید پروفیل سی با کیفیت بالا نیازمند ترکیب مواد اولیه مرغوب، دستگاههای پیشرفته، نیروی انسانی متخصص، و رعایت استانداردهای بینالمللی و ملی است. اگر به دنبال محصولی با کیفیت تضمینشده برای پروژههای ساختمانی یا صنعتی هستید، پیشنهاد میکنیم برای مقایسه محصولات، کسب اطلاعات بیشتر دربارهی صنایع و مصنوعات آهن و مشاوره رایگان با پشتیبانان ما به سایت آرادآهن اسپادانا مراجعه کنید. از آرادآهن خرید کنید.
سوالات متداول و معرفی بهترین فروشنده پروفیل سی در ایران
۱. چگونه میتوان کیفیت پروفیل سی را تشخیص داد؟
بررسی گواهینامههای استاندارد، تستهای فنی، و خرید از تولیدکنندگان معتبر مانند آرادآهن. سطح پروفیل باید صاف و بدون عیوب ظاهری باشد.
۲. تفاوت پروفیل سی با کیفیت بالا و معمولی چیست؟
پروفیل با کیفیت بالا از مواد اولیه مرغوب، فرآیند تولید دقیق، و تستهای کیفی پیشرفته برخوردار است. این پروفیلها مقاومت و دوام بیشتری دارند.
۳. آیا آرادآهن امکان تولید سفارشی پروفیل سی را دارد؟
بله، آرادآهن قابلیت تولید پروفیل سی با ابعاد و مشخصات سفارشی را دارد. کافی است با تیم فروش بهترین فروشنده پروفیل سی در ایران تماس بگیرید. 03134055
۴. استانداردهای رایج در تولید پروفیل سی چیست؟
استانداردهای DIN EN 10025، ASTM A36، API 5L، و ISIRI 3360 از مهمترین استانداردها هستند. این استانداردها کیفیت و ایمنی محصول را تضمین میکنند.
